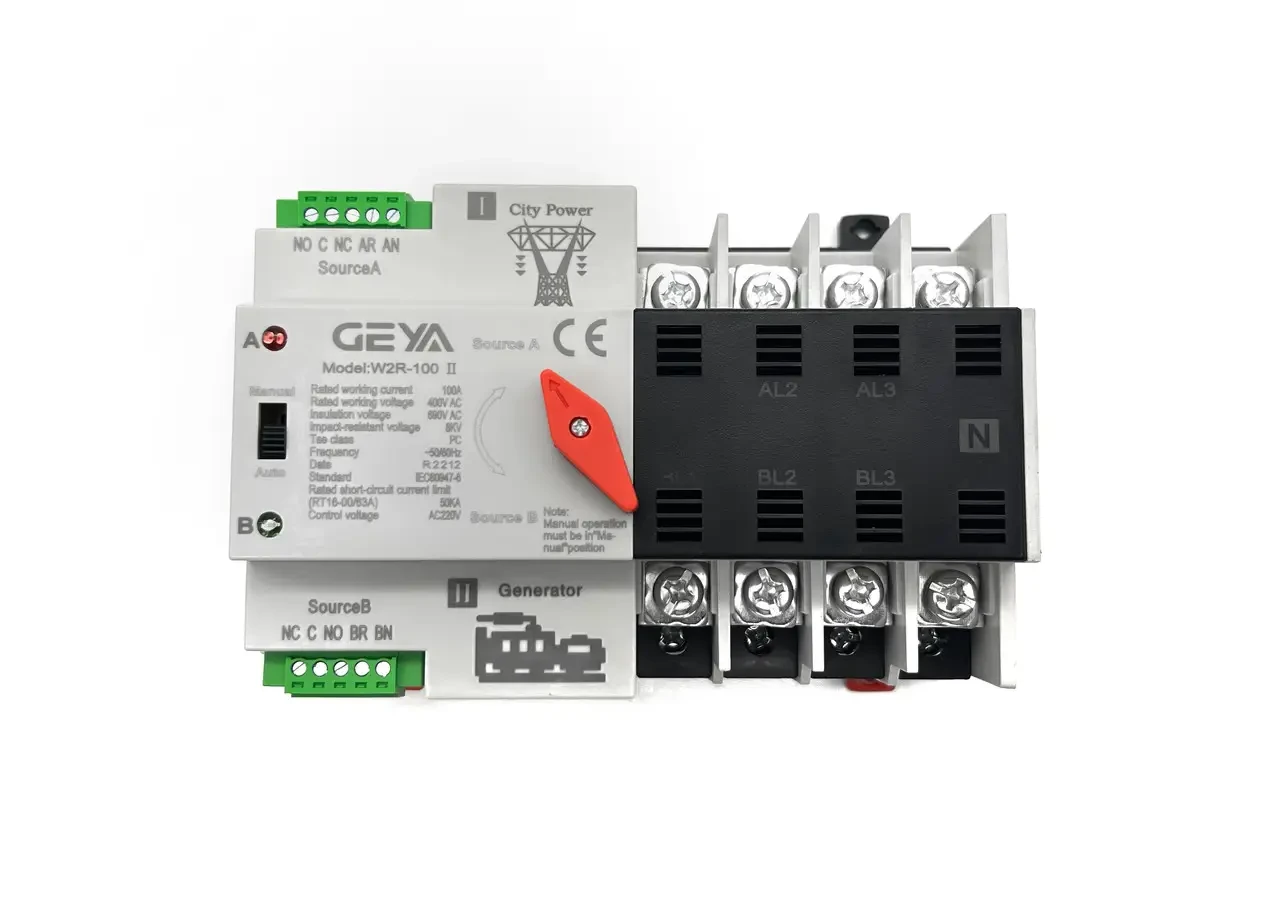

Автомат введення резерву GEYA 4-полюсний ATS W2R 4P 100A 220V

Якщо виникає проблема з живленням основного джерела електричної енергії, пристрій введення резерву I-0-II DIN ATS W2R автоматично/вручну з'єднує один або кілька ланцюгів навантаження на інше джерело живлення (генератор, UPS, батарея + інвертор тощо), щоб забезпечити живленням мережу.

Автомат введення резерву ATS W2R 4P — трифазний, має робочу напругу 400 В змінного струму та може комутувати струм значенням до 63 А.

Серія автоматичних перемикачів ATS W2R 4P, придатна для системи аварійного живлення 400 V з частотою 50 або 60 Гц, компактна структура, надійне перетворення, легке встановлення та обслуговування, довгий термін служби. Він широко використовується в різних випадках, коли тривалий збій живлення не допускається, ним можна керувати електрично або вручну за допомогою АВР і контролера.

Відповідає вимогам до розподільної апаратури низької напруги та апаратури керування, визначеним стандартами IEC 60947-6-1 та IEC60947-3: функціональне обладнання та обладнання перемикачів.

Принцип роботи пристроїв введення резерву DIN ATS W2R:

В автоматичному режимі роботи при відключенні основної лінії живлення за допомогою вбудованого приводу, автоматика пристрою перемикає важіль на резервну лінію живлення. При появі достатньої напруги на основній лінії живлення пристрій введення резерву DIN ATS W2R за допомогою вбудованого приводу перемикає важіль на основну лінію живлення. При цьому зовнішня індикація сповіщає про перемикання джерела живлення з лінії А (основна лінія живлення) на лінію В (резервна лінія живлення).

У ручному режимі роботи при відключенні основної лінії живлення — гасне світлодіод, позначений лінія А. Після цього потрібно вручну переключити ручку на резервну лінію живлення, при цьому засвічується світлодіод, позначений лінія В. Коли на основній лінії живлення з'явиться напруга — горітиме світлодіод, позначений А. Це сигнал про те, що важіль можна переключити на основну лінію.

• Номінальний струм Ie, A: 100
• Напруга ізоляції Ui, V: AC 690
• Номінальна напруга Ue, V: AC 400
• Клас РС: здатний витримувати та не розривати струм короткого замикання
• Категорія використання: AC-33iB
• Кількість полюсів, P: 4
• Вага, кг: 0,81
• Ресурс циклів: 2000 (автоматичний режим), 5000 (ручний режим)
• Номінальний умовний струм замикання Iq, A: 50kA
• Запобіжник SCPD: RT16-00-63A
• Номінальна імпульсна напруга, V: 8 kV
• Гарантійні параметри мережі: Номінальна контрольована напруга Us -220В, 50Hz, гарантійні робочі умови: 85%Us - 110%Us
• Час передачі контакту: менше 50 мс
• Оперативний час передачі: менше 50 мс
• Час зворотного трансферу: менше 50 мс
• Час відключення: менше 50 мс
• Температурний діапазон: -5...+40ºС
• Гарантійний термін: 3 місяці
